BLDC2420無刷電機驅動器

BLDC2420無刷驅動器說明書

BLDC2420 直流無刷電機驅動器是本公司自主研發完成的,針對中功率低壓直流無刷電機驅動的高科技產品。該直流無刷電機驅動器采用性價比極高的低成本解決方案,主要應用于各類自動化控制設備,如傳送設備、醫療設備、包裝機械、食品機械、健身設備、教學設備、園林機械等諸多領域。本驅動器適用于功率為24V100~300W的三相直流無刷電機的轉速調節,可提供外接電位器調速,外部模擬電壓調速,上位機(PLC,單片機)等功能。同時該驅動器具備大轉矩啟動,快速啟動及制動、正反轉切換,手動及自動調速相結合,異常報警信號輸出等特點。

產品特點

可應用于上位機(PLC或單片機等)模擬量調速

可采用手動調速方式(可外接電位器手動調速)PID 速度環,電流環控制

啟動停止控制

正反轉控制

使能(EN):使能信號,低電平有效。

過載保護設定: P-sv可設定不同功率的電機保護參數

高速力矩輸出平穩,轉速穩定

磁極設定:4極8極可選,適配不同規格電機

過流、過壓、 欠壓、 堵轉、 霍爾信號非法、溫度保護

速度信號輸出

異常報警信號輸出

欠電壓(20V)、過熱(>95)自動保護

具有剎車制動功能,

通訊功能,控制器調速,顯示速度,等功能(需另購)



環境要求:

冷卻方式    風冷卻

使用場合    避免粉塵   油污及腐蝕性物體

使用溫度    -10°~+50°

環境濕度    <80%RH  不凝露  不結霜

震動        *大不超過5.7M/S2

保存        -20°~+125°避免灰塵  *好使用原包裝

絕緣電阻:常溫常壓下>500MΩ



項目

*小

額定

*大

單位

環境溫度

-30


60

輸入電壓(AC)

20

24

48

V

輸出電流


10

20

A

適用電機轉速

0


10000

rpm

霍爾信號電壓

4.5

5

5.5

V

霍爾驅動電流


20


mA

外接調速電位器


10K


Ω

電氣特性:


接口定義

名稱

說明

DC+/DC-

直流電壓輸入端  (DC24V~DC48V

U,V,W

電機相線

Hu,Hv,Hw

霍爾信號線

5V+

霍爾電源+

GND

霍爾電源-

5V+

調速電源

SV

外接調速。

EN

使能信號低電平有效

GND

公共端口  (接地)

F/R

方向,懸空或高電平時為正轉,低電平反轉 注①

TX,RX

232,485通訊輸出輸入注①

BK

剎車,高電平時為正常工作,低電平停機 注①

PG

速度信號輸出端

ALARM

報警信號輸出

注①:此信號需有5mA以上驅動吸收能力,BK為剎車控制,斷開運行狀態,閉合時剎車狀態, F/R電機方向控制,斷開時電機正轉,閉合時電機反轉。

功能說明:

(1)調速方式

A.驅動器外接電位器進行調速。

B.模擬電壓調速:可將外部電位器的兩個固定端分別接于驅動器的GND5V將調節端接于SV端即可使用外接電位器(10K~100K)調速.



(3)電機正/反轉控制(F/R

控制F/RGND的通斷可以控制運轉方向。當F/RGND不接通時,電機順時針運行,反之則電機逆時針方向運轉。

(4)使能(EN



(4)制動停機(BK

控制BKGND的通斷可以制動停機。當控制BKGND接通時,電機停止鎖住,斷開時制動停止,制動停機比自然停機快,具體停機時間與用戶系統的負載慣量有關。

(5)電機轉速信號輸出(PG

速度脈沖輸出:該端口與端口GND之間將輸出頻率FHZ),F與電機轉速N(RPM)的關系如下:F=N * P / 60,其中P為電機極對數,即電機每轉輸出的脈沖為電機的極對數。

(6)報警輸出

驅動器報警輸出:ALM端口報警時,該端與GND導通(低電平),同時驅動器自行停止工作,處于報警狀態。

接線方法

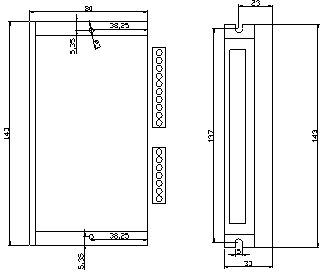

外形尺寸


驅動器使用方法及注意事項:

A.本驅動器適配電機為DC36V以下的三相直流無刷電機。

B. 按照圖示方法,正確連接電機繞組線,霍爾信號線及電源線,注意UVW三相的順序。

C.電機方向的正反,需依靠正反轉控制端子F/R進行控制,不能像異步電機那樣通過改變接線實現正反轉,不正確的接線會導致電機運轉不正常。

D.功率保護設定:從驅動器的參數設定表上選擇*接近電機額定功率的P-sv設定值,將撥碼開關到相應位置。

F.電機磁極數的選用,適用于4極,6極和8極電機的使用。其他極對數電機如使用不正常需返廠調試。

G.直流電源要正確連接。

H.本款驅動器另配有速度顯示與設置裝置,可對電機速度及加減速時間等進行設定,如需要需另行購買(具體用法詳見速度設定裝置說明書)
