步進電機的“相” 就是說明步進電機有幾個線圈(也叫做繞組)。

　　“線” 就是說明步進電機有幾個接線口。

　　“極性” 分為 單極性 和 雙極性。如果步進電機的線圈是可以雙向?qū)щ姷?，那么這個步進電機就是雙極性的，相反，如果步進電機的線圈是只允許單向?qū)щ姷?，那么這個步進電機就是單極性的。

　　上面的三個只要知道其中兩個，就可以推斷出第三個。

　　如：

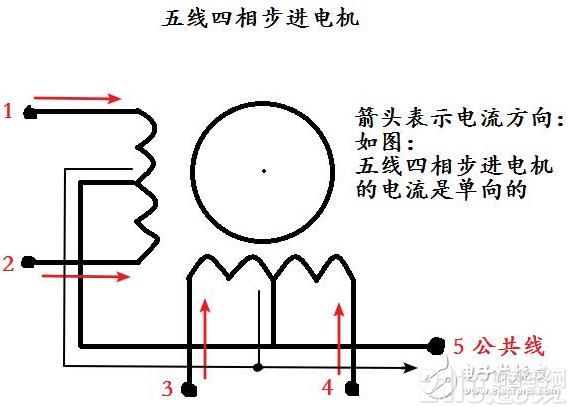

　　五線四相步進電機 就是有5個接線口，4個線圈。

　　由于有五個接線頭，即接線頭的個數是奇數個，也就是說有一個接線頭是公共接頭，所以它的線圈的導電方式就只允許是 單向的 ，即這個步進電機是單極性的。如下圖：

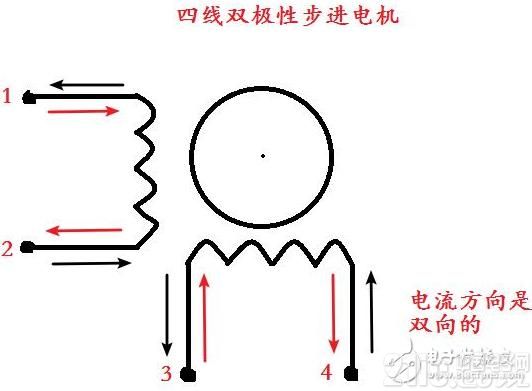

　　四線雙極性步進電機就是有4個接線口，導電方式是允許雙向的。

　　由于有四個接線口，且導電方式是雙向的，所以這個步進電機是兩相的。
